STAFFE A FORCELLA CON SMUSSO
ALTEZZA A mm. 25
BASE B mm. 40
LUNGHEZZA L mm. 200
LARGHEZZA CAVA C mm. 14
PER VITE FILETTATURA M12 M14

STAFFE A FORCELLA CON GAMBO CILINDRICO
ALTEZZA A mm. 25
BASE B mm. 40
LUNGHEZZA L mm. 200
LARGHEZZA CAVA C mm. 14
DISTANZA CAVA D mm. 45
LUNGHEZZA GAMBO E mm. 30
DIAMETRO GAMBO F mm. 20
PER VITE FILETTATURA M12 M14

STAFFA A GOMITO RIMANENZA DI MAGAZZINO NON VERNICIATA TRATTATA
ALTEZZA A mm. 20
BASE B mm. 40
LUNGHEZZA L mm. 125
LARGHEZZA CAVA C mm. 14
LUNGHEZZA CAVA D mm. 40
LARGHEZZA PUNTA F mm. 25
PER VITE FILETTATURA M12

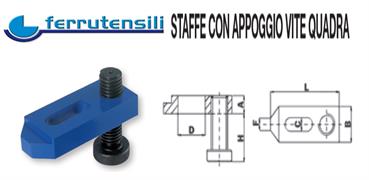

STAFFE CON APPOGGIO VITE QUADRA
ALTEZZA A mm. 20
BASE B mm. 40
LUNGHEZZA L mm. 160
ALTEZZA REGOLABILE DA mm. 13 A mm. 40
LARGHEZZA CAVA C mm. 15
LUNGHEZZA CAVA D mm. 70
LARGHEZZA PUNTA F mm. 14
DIAMETRO PASSO VITE M24X4
PER VITE FILETTATURA M12 M14

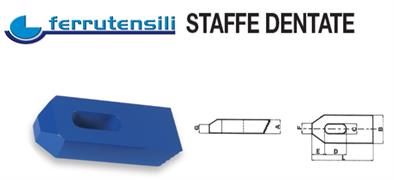

STAFFE DENTATE
ALTEZZA A mm. 15
BASE B mm. 30
LUNGHEZZA L mm. 80
LARGHEZZA CAVA C mm. 11
LUNGHEZZA CAVA D mm. 30
DISTANZA CAVA E mm. 15
LARGHEZZA PUNTA F mm. 12
ALTEZZA PUNTA G mm. 9
PER VITE FILETTATURA M10

STAFFE DENTATE
ALTEZZA A mm. 20
BASE B mm. 40
LUNGHEZZA L mm. 100
LARGHEZZA CAVA C mm. 14
LUNGHEZZA CAVA D mm. 40
DISTANZA CAVA E mm. 21
LARGHEZZA PUNTA F mm. 14
ALTEZZA PUNTA G mm. 12
PER VITE FILETTATURA M12-14

STAFFE DENTATE
ALTEZZA A mm. 25
BASE B mm. 50
LUNGHEZZA L mm. 125
LARGHEZZA CAVA C mm. 18
LUNGHEZZA CAVA D mm. 45
DISTANZA CAVA E mm. 26
LARGHEZZA PUNTA F mm. 18
ALTEZZA PUNTA G mm. 15
PER VITE FILETTATURA M16-18

STAFFE REGOLABILI NON VERNICIATE TRATTATE RIMANENZA DI MAGAZZINO
ALTEZZA A mm. 15
BASE B mm. 30
LUNGHEZZA L mm. 80
ALTEZZA REGOLABILE DA mm. 8 A mm. 28
LARGHEZZA CAVA C mm. 11
LUNGHEZZA CAVA D mm. 30
PER VITE FILETTATURA M10

STAFFE SEMPLICI
ALTEZZA A mm. 15
BASE B mm. 30
LUNGHEZZA L mm. 80
LARGHEZZA CAVA C mm. 11
LUNGHEZZA CAVA D mm. 30
DISTANZA CAVA E mm. 15
LARGHEZZA PUNTA F mm. 12
PER VITE FILETTATURA M10
PRECISIONE SECONDO NORME DIN 6314

DADO A T PER SCANALATURA MACCHINA UTENSILE
FILETTO M12
A mm. 22
B mm 16
C mm. 8
D mm. 13,7
PER CAVA DA mm. 14

VITE PER CAVE A T COMPLETA DI RONDELLA E DADO ALTO
CLASSE RESISTENZA 8.8
DIMENSIONE NOMINALE CAVA A T mm. 10
FILETTATURA G M10
LUNGHEZZA L mm. 45
B mm. 30
A mm. 9,7
E mm. 17
H mm. 6

VITE PER CAVE A T COMPLETA DI RONDELLA E DADO ALTO
CLASSE RESISTENZA 8.8
DIMENSIONE NOMINALE CAVA A T mm. 10
FILETTATURA G M10
LUNGHEZZA L mm. 60
B mm. 30
A mm. 9,7
E mm. 17
H mm. 6
